یکی از نگران‌کننده‌ترین و کلافه‌کننده‌ترین مشکلات در فصل سرما، افت مداوم عقربه مانومتر (فشارسنج) پکیج است. تصور کنید هر روز یا حتی روزی چند بار مجبور می‌شوید شیر پرکن زیر پکیج را باز کنید تا فشار را از صفر به ۱.۵ بار برسانید، اما پس از چند ساعت دوباره دستگاه خاموش شده و با کد خطا (ارور افت فشار) روبه‌رو می‌شوید.
در شرایط استاندارد، مدار گردش آب پکیج و رادیاتورها یک سیستم کاملاً بسته (Closed Circuit) است؛ بنابراین میزان آب و فشار آن نباید خودبه‌خود کاهش یابد. اگر فشار پکیج هر چند هفته یا ماه یک‌بار به مقدار بسیار ناچیزی کم شود طبیعی است، اما افت فشار روزانه یا هفتگی نشانه قطعی یک نشتی، ایراد در قطعات پکیج یا نقص در رادیاتورهاست.
در این مقاله از پایگاه دانش گروه صنعتی شعله خیز آذر، علل ریشه‌ای افت بار پکیج را بررسی کرده و راهکارهای فنی رفع آن را گام‌به‌گام توضیح می‌دهیم.
فشار استاندارد پکیج چقدر باید باشد؟
پیش از آنکه به سراغ دلایل افت فشار برویم، باید محدوده نرمال را بشناسید:
- در حالت خاموش یا سرد بودن مدار، فشار ایده‌آل بین ۱ تا ۱.۲ بار (Bar) است.
- وقتی پکیج روشن می‌شود و آب داخل مدار گرمایش داغ می‌گردد، به دلیل انبساط آب، عقربه کمی بالا می‌رود و در محدوده ۱.۵ تا ۱.۸ بار قرار می‌گیرد.
- اگر فشار به زیر ۰.۶ یا ۰.۵ بار برسد، سنسور فشار (پرشر سوئیچ آب) مدار را قطع کرده و پکیج برای محافظت از مبدل خاموش می‌شود.
- اگر فشار از ۲.۵ یا ۳ بار فراتر رود، شیر اطمینان (شیر ۳ بار) فعال شده و برای تخلیه اضافه بار آب از زیر پکیج تخلیه می‌کند.
۶ علت اصلی افت مداوم فشار در پکیج دیواری
اگر متوجه شده‌اید که فشار دستگاه به طور مرتب افت می‌کند، دلیل آن قطعا یکی از ۶ مورد زیر است:

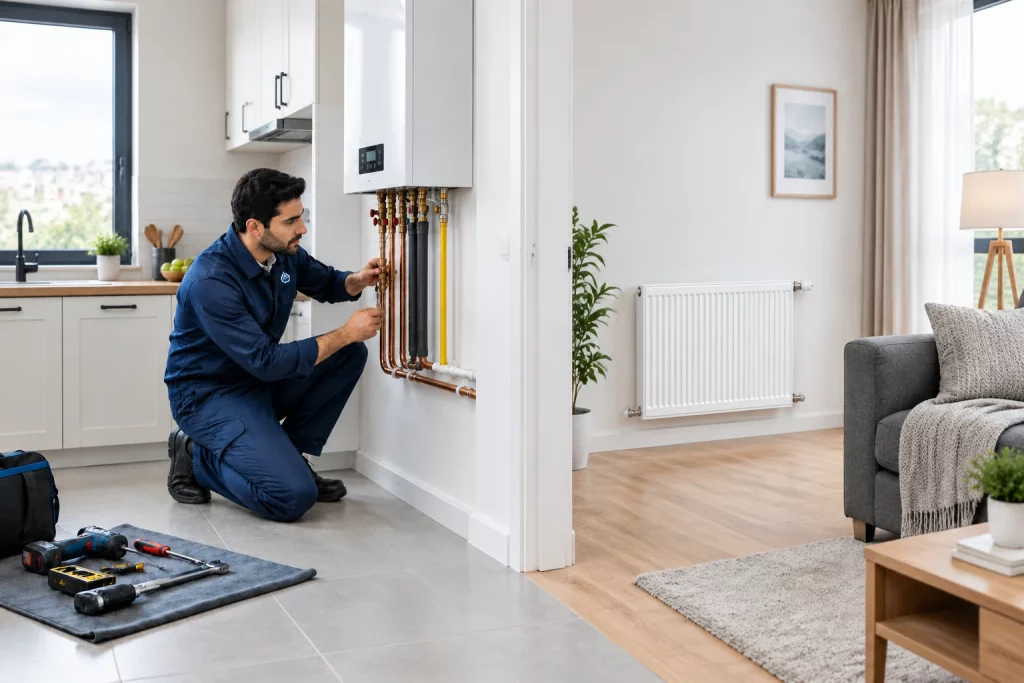

۱. نشتی نامحسوس در مدار رادیاتورها و اتصالات لوله‌کشی
بیش از نیمی از موارد افت فشار پکیج، به خود دستگاه مربوط نمی‌شود؛ بلکه به مدار توزیع و رادیاتورها برمی‌گردد.
- نشتی می‌تواند از شیر رفت و برگشت رادیاتور، مهره‌ها یا حوله‌خشک‌کن باشد.
- گاهی نشتی در حد چند قطره در ساعت است و به دلیل داغ بودن بدنه رادیاتور یا لوله، قطره آب پیش از رسیدن به کف زمین تبخیر می‌شود. همین چکه نامحسوس کافی است تا ظرف چند ساعت فشار کل مدار افت کند.
- نشتی در لوله‌کشی‌های توکار (زیر کف سرامیک یا پارکت) نیز از عوامل دیگر افت فشار پکیج است.
۲. تخلیه یا سوراخ شدن دیافراگم منبع انبساط
منبع انبساط مخزنی است که تغییر حجم آب در اثر داغ شدن را مهار می‌کند. داخل این مخزن یک تیوپ یا دیافراگم لاستیکی و گاز نیتروژن (یا هوا) وجود دارد.
- اگر باد منبع انبساط به مرور زمان کم شود یا دیافراگم آن سوراخ شده باشد، آب جایگزین هوای مخزن می‌شود.
- نشانه واضح این مشکل: وقتی پکیج گرم می‌شود فشار ناگهان تا بالای ۲.۵ یا ۳ بار پرواز می‌کند و شیر اطمینان چکه می‌کند؛ سپس با سرد شدن پکیج، فشار ناگهان به صفر سقوط می‌کند!
۳. خرابی یا نیمه‌باز ماندن شیر پرکن پکیج
شیر پرکن همان پیچ کوچکی (معمولاً مشکی یا آبی) در زیر بدنه پکیج است که با باز کردن آن آب وارد مدار شوفاژ می‌شود.
- اگر واشر آب‌بندی شیر پرکن فرسوده شده باشد یا شیر درست بسته نشده باشد، آب می‌تواند از مدار خارج شود یا بالعکس فشار نوسان کند.
- رسوب‌گرفتگی مغزی شیر پرکن مانع از بسته شدن صددرصدی آن می‌شود.
۴. چکه کردن و نشتی شیر اطمینان (شیر ۳ بار)
شیر اطمینان یک قطعه ایمنی است که اگر فشار مدار به ۳ بار برسد باز می‌شود تا مانع ترکیدن لوله‌ها و مبدل گردد.
- اگر قبلاً پکیج شما یک‌بار دچار افزایش فشار شدید شده باشد، فنر شیر اطمینان یا واشر آن ممکن است آسیب دیده و از آن پس به طور دائم چند قطره آب در روز تخلیه کند.
- این چکه مداوم شلنگ خروجی شیر اطمینان مستقیماً باعث افت پیوسته فشار مانومتر می‌شود.
۵. هواگیری مکرر یا خروج هوای محبوس در مدار
هنگامی که رادیاتورها را هواگیری می‌کنید، مقداری هوا و آب از سیستم خارج می‌شود. تخلیه هوا حجم مدار را کاهش داده و فشار افت می‌کند.
- اگر به تازگی رادیاتورها را هواگیری کرده‌اید، افت فشار در روزهای اول کاملاً طبیعی است و کافی است با شیر پرکن فشار را روی ۱.۵ تنظیم کنید.
- همچنین، اگر شیر ایرونت خودکار پکیج (اتوماتیک هواگیر روی پمپ) باز باشد و هوای گیر افتاده در مدار را به تدریج تخلیه کند، فشار به مرور کاهش می‌یابد.
۶. سوراخ شدن مبدل حرارتی اصلی یا ثانویه (بسیار نادر اما محتمل)
در پکیج‌های دومبدله، اگر مبدل صفحه‌ای از داخل ترک بخورد یا خورده شود، مدار گرمایش با مدار آب مصرفی مرتبط می‌شود.
- در چنین حالتی بسته به فشار آب شهری، فشار پکیج یا به طور بی‌رویه بالا می‌رود، یا در زمان باز بودن شیر آب گرم مصرفی، آب مدار شوفاژ تخلیه شده و فشار به زیر ۱ بار می‌آید.
راهنمای گام‌به‌گام: چگونه افت فشار پکیج را پیدا و رفع کنیم؟
اگر با افت مکرر بار پکیج روبه‌رو هستید، این مراحل تشخیصی را به ترتیب انجام دهید:
مرحله اول: تست دستمال کاغذی روی رادیاتورها و اتصالات
تمامی رادیاتورها، حوله‌خشک‌کن حمام و زیر اتصالات پکیج را بررسی کنید. یک تکه دستمال کاغذی خشک را دور مهره شیرهای بالا و پایین هر رادیاتور و اتصالات زیر پکیج بپیچید. اگر دستمال حتی کمی مرطوب شد، محل نشتی ریز مشخص شده است. آچارکشی ملایم مهره یا تعویض نوار تفلون و واشر شیر معمولاً مشکل را حل می‌کند.
مرحله دوم: بررسی شلنگ تخلیه شیر اطمینان
شلنگ یا خروجی تخلیه زیر پکیج را چک کنید. زیر آن یک کاسه کوچک بگذارید. اگر قطره‌قطره آب جمع می‌شود، شیر ۳ بار نشتی دارد و باید توسط سرویسکار تعویض یا رسوب‌زدایی شود.
مرحله سوم: تست سوزن منبع انبساط
روی منبع انبساط (پشت یا بالای پکیج) یک درپوش والو هوا شبیه والو لاستیک خودرو قرار دارد.
- درپوش را باز کرده و با نوک پیچ‌گوشتی سوزن داخل آن را یک لحظه فشار دهید:
- اگر هوا با فشار خارج شد: منبع سالم است و ممکن است فقط نیاز به تنظیم فشار باد با تلمبه (حدود ۱ تا ۱.۲ بار) داشته باشد.
- اگر از والو آب بیرون زد: تیوپ دیافراگم منبع انبساط پاره شده است و منبع انبساط باید تعویض گردد.
مرحله چهارم: نحوه صحیح بالا آوردن مجدد فشار پکیج
پس از پیدا کردن و رفع نشتی، برای راه‌اندازی دوباره پکیج:
- شیر پرکن کوچک مشکی/آبی رنگ در زیر پکیج را در خلاف جهت عقربه‌های ساعت بچرخانید تا به آرامی باز شود.
- صدای ورود آب را می‌شنوید؛ چشم خود را به عقربه مانومتر بدوزید.
- به محض رسیدن عقربه به عدد ۱.۵ بار، شیر پرکن را در جهت عقربه‌های ساعت محکم ببندید.
- اطمینان حاصل کنید که شیر پرکن چکه نمی‌کند. پکیج را ریست کرده و روشن کنید.
نقش کیفیت رادیاتور در پایداری فشار مدار گرمایش
یکی از شایع‌ترین منابع افت فشار نامحسوس، فرسودگی رادیاتورهای غیراستاندارد، پوسیدگی درزهای جوش، یا خوردگی ناشی از تفاوت آلیاژها است.
در رادیاتورهای پنلی شعله خیز آذر:
- تمامی خطوط جوش بدنه با استفاده از تکنولوژی پیشرفته جوش مقاومتی پیوسته (Resistance Seam Welding) آب‌بندی می‌شوند که خطر نشتی‌های مویی و افت فشار مدار را به صفر می‌رساند.
- رنگ‌آمیزی فسفاته و نانوپوشش بدنه، مقاومت رادیاتور را در برابر خوردگی داخلی ناشی از آب سخت تضمین می‌کند؛ در نتیجه مسیر آب تمیز و بدون رسوب باقی می‌ماند.
- سازگاری کامل فولاد به کار رفته با مبدل پکیج‌های دیواری مدرن، مانع از تولید گازهای ناشی از واکنش الکتروشیمیایی و در نتیجه کاهش نیاز به هواگیری‌های پی‌درپی و افت فشار می‌شود.
جمع‌بندی
افت فشار گهگاهی پکیج پس از هواگیری امری طبیعی است، اما افت فشار روزانه یا هفتگی نیازمند اقدام فوری است. ادامه کار با فشار پایین باعث خاموش شدن دستگاه و فشار آمدن به پمپ و مبدل اصلی می‌شود. با بررسی ساده نشتی اتصالات رادیاتور، تست والو منبع انبساط و آب‌بندی شیر پرکن می‌توانید اغلب دلایل این اختلال را پیدا کرده و مدار گرمایشی پایدار و گرمی داشته باشید.
اگر پس از بررسی اتصالات، نشتی در رادیاتورها مشاهده نکردید و افت فشار همچنان ادامه داشت، توصیه می‌شود از تکنسین‌های مجاز خدمات پس از فروش شعله خیز آذر برای بررسی سلامت پکیج و قطعات داخلی آن کمک بگیرید.
