هنگام تجهیز یا نوسازی سیستم گرمایشی خانه، یکی از پرتکرارترین پرسش‌های خریداران و سازندگان این است: «برای این اتاق خواب یا این سالن پذیرایی، دقیقاً چند متر رادیاتور پنلی باید نصب کنیم؟»
انتخاب نادرست ابعاد رادیاتور از دو جهت دردسرساز است:
- اگر متراژ رادیاتور کمتر از حد نیاز باشد، در چله زمستان پکیج یکسره کار می‌کند، مصرف گاز بالا می‌رود اما اتاق همچنان سرد و نمور باقی می‌ماند.
- اگر ابعاد رادیاتور بیش از اندازه بزرگ انتخاب شود، علاوه بر هدررفت بودجه اولیه خرید، فضای باارزش چیدمان مبل و وسایل اتاق بیهوده اشغال شده و هوای خانه بیش از حد خشک می‌شود.
در این مقاله تخصصی از پایگاه دانش گروه صنعتی شعله خیز آذر، روش استاندارد و ساده مهندسی تأسیسات را بررسی می‌کنیم تا بتوانید بدون محاسبات پیچیده ریاضی، طول و متراژ دقیق رادیاتور مناسب برای هر بخش از منزلتان را مشخص کنید.
چه عواملی در تعیین ابعاد رادیاتور تأثیرگذارند؟
پیش از اندازه‌گیری طول رادیاتور، باید بدانید که هر خانه شرایط دمایی مختص به خود را دارد. چهار عامل کلیدی زیر تعیین می‌کنند که شما به گرمای کمتر یا بیشتری در یک اتاق نیاز دارید:
- اقلیم و شرایط جغرافیایی: خانه‌ای در مناطق سردسیر و کوهپایه‌ای، برای گرم شدن به متراژ رادیاتور بیشتری نسبت به خانه‌ای در مناطق معتدل نیاز دارد.
- موقعیت طبقه در ساختمان:
- واحدهای طبقه اول (که کف آنها روی پارکینگ باز یا پیلوت قرار دارد) از کف سرمای شدیدی دریافت می‌کنند.
- واحدهای طبقه آخر (زیر پشت‌بام) بیشترین تبادل حرارتی را با سقف دارند. این دو موقعیت به حدود ۲۰ تا ۳۰ درصد متراژ رادیاتور بیشتری نیاز دارند.
- کیفیت عایق‌کاری و پنجره‌ها: استفاده از پنجره‌های دوجداره استاندارد و دیوارهای دوجداره، اتلاف دما را نصف کرده و نیاز به رادیاتورهای بزرگ را از بین می‌برد.
- تعداد دیوارهای مشرف به هوای آزاد: اگر یک اتاق دارای دو دیوار بیرونی (گوشه ساختمان) باشد، نیاز حرارتی آن به مراتب بالاتر از اتاقی است که تمام دیوارهایش با اتاق‌های دیگر مشترک است.
فرمول ساده محاسبه متراژ رادیاتور پنلی تیپ ۲۲
رادیاتورهای استاندارد بازار—از جمله رادیاتورهای تولیدی شعله خیز آذر—عمدتاً از نوع پنلی تیپ ۲۲ (دو پنل آب و دو کنوکتور حرارتی) هستند. هر یک متر از یک رادیاتور پنلی استاندارد تیپ ۲۲، به صورت تقریبی توانایی تولید ۱۷۵۰ تا ۱۸۵۰ کیلوکالری در ساعت (kcal/h) حرارت را دارد.
برای محاسبه طول رادیاتور، دو مرحله کوتاه زیر را انجام دهید:
گام اول: نیاز حرارتی اتاق را به دست آورید
متراژ کف اتاق را بر حسب مترمربع در ضریب حرارتی زیر ضرب کنید:
- برای طبقات میانی با پنجره دوجداره: ضریب ۱۱۰ را در نظر بگیرید.
- برای طبقات اول (روی پارکینگ)، طبقات آخر (زیر بام) یا مناطق کوهستانی: ضریب ۱۳۰ تا ۱۴۰ را در نظر بگیرید.
گام دوم: تقسیم بر توان رادیاتور
عدد به دست آمده را بر عدد ۱۸۰۰ (میانگین توان حرارتی هر متر رادیاتور پنلی) تقسیم کنید. عددی که به دست می‌آید، طول رادیاتور بر حسب «متر» است.
مثال کاربردی:
فرض کنید یک اتاق خواب ۱۲ متری در طبقه دوم ساختمانی با پنجره دوجداره دارید:
- بار حرارتی مورد نیاز: ۱۲ ضربدر ۱۱۰ می‌شود ۱۳۲۰ کیلوکالری بر ساعت.
- طول رادیاتور: ۱۳۲۰ تقسیم بر ۱۸۰۰ می‌شود ۰.۷۳ متر (۷۳ سانتی‌متر).
- انتخاب نهایی: برای این اتاق خواب، یک رادیاتور پنلی ۸۰ سانتی‌متری یا ۱ متری شعله خیز آذر کاملاً پاسخگوی سردترین روزهای سال خواهد بود.
راهنمای تفکیک‌شده: برای هر متراژ خانه چه ابعادی انتخاب کنیم؟
اگر فرصت محاسبات با فرمول را ندارید، دسته‌بندی زیر بهترین راهنمای تجربی و فنی برای خانه‌های استاندارد است:
۱. اتاق‌های کوچک و اتاق کار (متراژ ۶ تا ۹ مترمربع)
برای این فضاها نیاز به ظرفیت حرارتی سنگین نیست.
- طول مناسب در شرایط عادی: رادیاتور پنلی ۶۰ سانتی‌متری
- طول مناسب در شرایط سردسیر یا طبقه همکف/آخر: رادیاتور پنلی ۸۰ سانتی‌متری
۲. اتاق خواب‌های استاندارد (متراژ ۱۰ تا ۱۴ مترمربع)
بیشتر اتاق خواب‌های آپارتمانی در این دسته قرار می‌گیرند.
- طول مناسب در شرایط عادی: رادیاتور پنلی ۸۰ سانتی‌متری
- طول مناسب در شرایط سردسیر یا اتاق‌های دو نبش: رادیاتور پنلی ۱۰۰ سانتی‌متری (۱ متری)
۳. اتاق خواب بزرگ و مستر (متراژ ۱۵ تا ۲۰ مترمربع)
به دلیل حجم هوای بیشتر و باز و بسته شدن مکرر درب حمام مستر، گرما سریع‌تر مصرف می‌شود.
- طول مناسب در شرایط عادی: رادیاتور پنلی ۱۰۰ یا ۱۲۰ سانتی‌متری
- طول مناسب در شرایط سردسیر یا طبقه آخر: رادیاتور پنلی ۱۲۰ یا ۱۴۰ سانتی‌متری
۴. سالن نشیمن و پذیرایی کوچک (متراژ ۲۰ تا ۲۸ مترمربع)
در این متراژها می‌توانید از یک رادیاتور متمرکز استفاده کنید.
- طول مناسب در شرایط عادی: یک بلوک رادیاتور پنلی ۱۲۰ تا ۱۴۰ سانتی‌متری
- طول مناسب در شرایط سردسیر: یک بلوک رادیاتور پنلی ۱۴۰ یا ۱۶۰ سانتی‌متری
۵. سالن‌های پذیرایی متوسط و بزرگ (متراژ ۳۰ تا ۴۵ مترمربع)
یک قانون طلایی در مهندسی تأسیسات: برای سالن‌های با مساحت بیش از ۳۰ مترمربع، هرگز از یک رادیاتور پنلی خیلی بزرگ (مثل یک بلوک ۲ متری تکی) استفاده نکنید!
یک رادیاتور واحد باعث می‌شود سمت نصب‌شده بسیار داغ شده اما سمت دیگر سالن خنک بماند.
- راهکار استاندارد: متراژ گرمایشی را تقسیم کنید. در این متراژها باید از دو عدد رادیاتور پنلی ۱۰۰ سانتی‌متری یا دو عدد رادیاتور ۱۲۰ سانتی‌متری در دو دیواره مقابل یا مجزای سالن استفاده نمایید تا حرارت در کل فضا یکدست پخش شود.
۶. فضاهای بزرگ و سالن‌های بیش از ۵۰ مترمربع
در این فضاها باید ظرفیت گرمایی را به سه یا چهار بلوک رادیاتور (مثلاً سه بلوک ۱۲۰ سانتی‌متری) در نقاط مختلف سالن تقسیم کرد تا گردش هوای مطبوع بدون ایجاد نقطه سرد در سالن پدید آید.
برای حمام و سرویس بهداشتی چه انتخابی داشته باشیم؟ (حوله خشک‌کن)
علاوه بر رادیاتورهای فضاهای مسکونی، گرمایش حمام نیز با رادیاتورهای حوله خشک‌کن آلومینیومی یا فولادی تأمین می‌شود:
- حمام‌های جمع‌وجور (زیر ۳ مترمربع): حوله خشک‌کن ۱۰ لول (پره) گرمای مطبوع و قابلیت آویختن لباس و حوله را به خوبی فراهم می‌کند.
- حمام‌های متوسط (۳ تا ۶ مترمربع): حوله خشک‌کن ۱۴ لول رایج‌ترین و بهترین گزینه است.
- حمام‌های بزرگ و مستر (بالای ۶ مترمربع): حوله خشک‌کن ۱۸ یا ۲۰ لول پیشنهاد می‌شود تا محیط همیشه خشک و بدون نم باقی بماند.
۳ نکته حیاتی هنگام جانمایی و نصب رادیاتور
محاسبه اندازه رادیاتور تنها نیمی از مسیر است؛ محل نصب نیمی دیگر از کارایی را تعیین می‌کند:

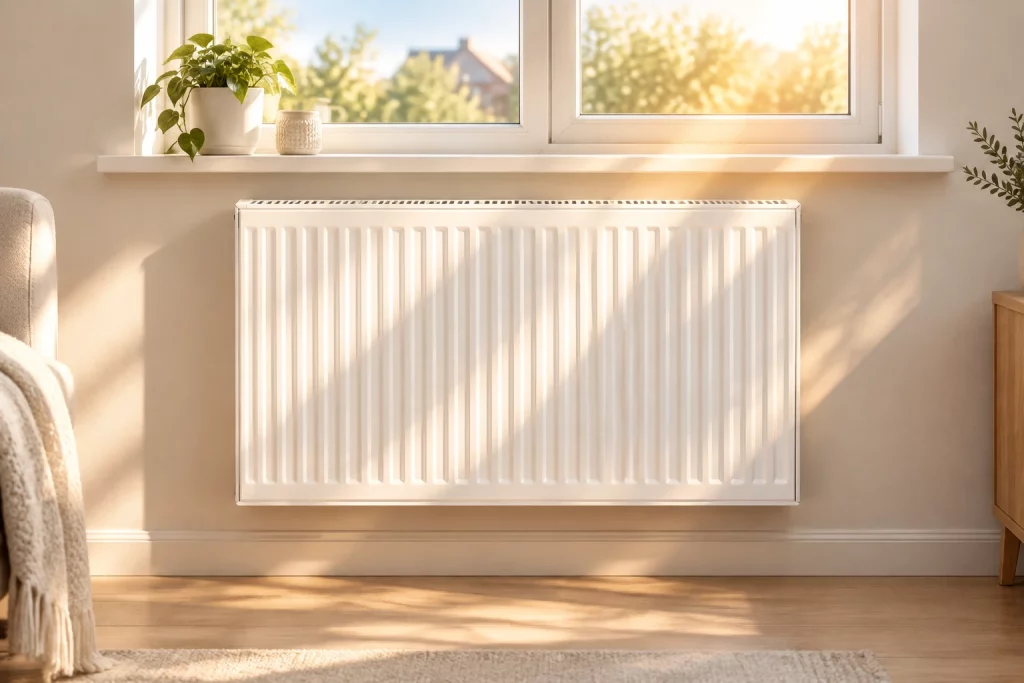

- حتماً زیر پنجره نصب شود: هوای سرد سنگین است و همیشه از جداره شیشه‌ها وارد اتاق می‌شود. وقتی رادیاتور زیر پنجره قرار می‌گیرد، بالافاصله این هوای ورودی را پیش از نفوذ به کف اتاق گرم کرده و جریان همرفتی ایده‌آلی می‌سازد.
- رعایت فاصله استاندارد از کف و دیوار: پشت رادیاتور باید حداقل ۵ سانتی‌متر با دیوار و ۱۰ الی ۱۲ سانتی‌متر با کف اتاق فاصله داشته باشد تا هوای اتاق بتواند از زیر وارد شده و از بین کنوکتورهای بالای رادیاتور با دمای بالا خارج شود.
- عدم مسدودسازی با وسایل منزل: قرار دادن مبل چسبیده به رادیاتور یا آویختن پرده‌های ضخیم روی سطح پنل، حرارت را در همان نقطه مسدود کرده و اجازه رسیدن گرما به داخل اتاق را نمی‌دهد.
چرا رادیاتورهای پنلی شعله خیز آذر بیشترین بازدهی حرارتی را دارند؟
محاسبات طول رادیاتور وابسته به استاندارد بودن متریال و طراحی پره‌ها و کنوکتورهاست. در رادیاتورهای پنلی شعله خیز آذر:
- به کار بردن ورق‌های فولادی استاندارد با عمق فرم‌دهی دقیق، حجم جریان آب بهینه و ماندگاری گرمای فوق‌العاده‌ای ایجاد می‌کند.
- کنوکتورهای پیوسته و متراکم، حداکثر سطح تبادل حرارتی با هوا را به ارمغان می‌آورند؛ بنابراین شما با ابعاد کوچک‌تر رادیاتور، بازدهی گرمایشی بالاتری را نسبت به مدل‌های متفرقه دریافت خواهید کرد.
- مقاومت بسیار بالای پوشش رنگ فسفاته و پودری الکترواستاتیک باعث می‌شود انتقال تابشی گرما بدون افت کارایی تا سالیان طولانی پایدار بماند.
جمع‌بندی
انتخاب ابعاد رادیاتور کار پیچیده‌ای نیست؛ کافی است برای هر مترمربع اتاق حدود ۱۱۰ تا ۱۳۰ کیلوکالری حرارت در نظر بگیرید و با تقسیم بر توان رادیاتور پنلی تیپ ۲۲، اندازه مورد نیازتان را مشخص کنید. برای اتاق خواب‌های استاندارد معمولاً رادیاتورهای ۸۰ یا ۱۰۰ سانتی‌متری و برای سالن‌های بزرگ‌تر، استفاده از دو یا چند رادیاتور متوسط به‌جای یک رادیاتور بزرگ بهترین نتیجه را برای آرامش و گرمای خانه شما به همراه خواهد داشت.
جهت دریافت مشاوره فنی و انتخاب بهترین مدل رادیاتور و حوله خشک‌کن متناسب با نقشه ساختمان خود، کارشناسان گروه صنعتی شعله خیز آذر آماده راهنمایی شما هستند.
